Kaj omogoča:
- odpiranje vrat z vašim pametnim telefonom / uro / avtomobilom
- integriranje vaših vrat s sistemi pametne hiše; Google Home, Apple HomeKit, Home Assistant
- pregled statusa vaših vrat; odprta/zaprta
- varnostna obvestila kdaj se vrata odprejo
- obstoječi RF daljinski upravljalniki delujejo še naprej
Kaj potrebujete:
- sprejemljiv WiFi signal na območju pogona vrat
- dokumentacijo vašega pogona – kje je vhod za t.i. zidno tipko ter izhod za 12 oz. 24Vdc (če dokumentacije nimate več, potem je Google vaš prijatelj)
- komplet Shelly 1 + magnetno stikalo
Inštalacija
Velika večina pogonov vrat ima možnost priključka zidne tipke (wall switch) za lažje odpiranje vrat iz notranjosti hiše. Na ta priključek pogona priključimo izhod pametnega releja Shelly 1 in bomo tako simulirali pritisk tipke.
Prav tako ima večina pogonov vrat izhod 12 ali 24 Vdc za napajanje raznih senzorjev. Ta izhod izkoristimo za napajanje Shelly 1. Ker ne potrebujemo zunanjega napajanja, lahko pametni rele elegantno skrijemo v samo ohišje pogona.
Za ugotavljanje ali so vrata odprta ali zaprta, potrebujemo še locirati izhod t.i. končnega stikala na pogonu vrat oz. če tega ni, namestiti priloženo magnetno stikalo.
Vezava
Pri vezavi bodite izredno previdni. Pogon vrat izklopite iz napetosti. Če niste usposobljeni, pokličite električarja. Napravo sme inštalirati samo kvalificirana oseba!
Vezava pri 12 Vdc ali 24Vdc se razlikuje (glej shemo). Pri napajanju z enosmerno napetostjo (DC) vhod L na Shelly-ju postane minus in vhod N postane plus (pri 12V je posebni vhod). Polariteta senzorja in zidne tipke ni pomembna.
Primer sheme pogona vrat (Nice MCA1):
Vzpostavitev WiFi povezave
Za vključitev Shelly-ja v vaše WiFi omrežje boste potrebovali aplikacijo Shelly Smart Control. Prenesete si jo lahko na spodnjih povezavah.
Shelly Smart Control

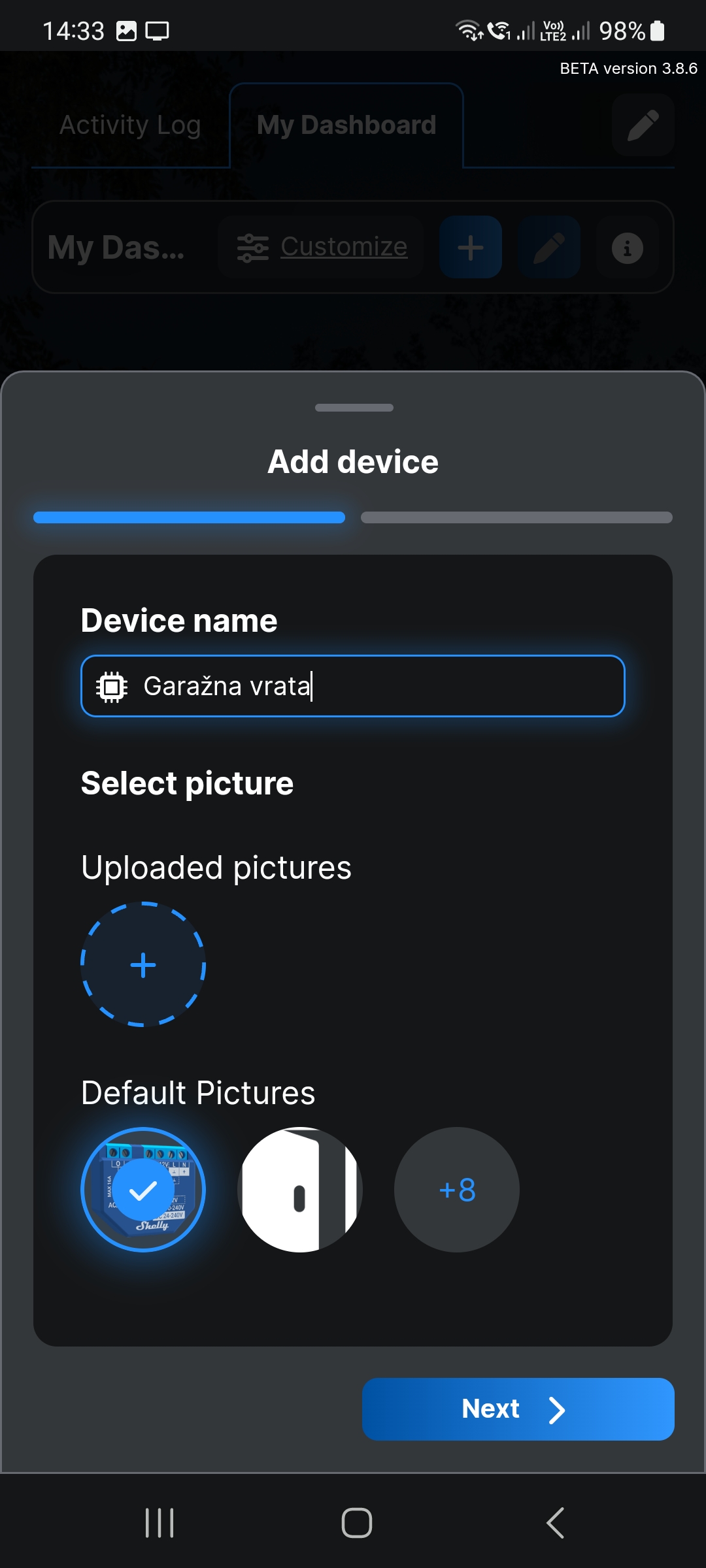

Shelly 1 je potrebno povezati v vaše WiFi omrežje, napravo poimenovati, jo postaviti v pravilni način delovanja in nastaviti dolžino impulza (1 sekunda). Ko to uspešno nastavite bo naprava v aplikaciji vidna in boste lahko vaša vrata upravljali z njo in če imate še vezano končno oz. magnetno stikalo, lahko tudi vidite ali so vrata odprta ali zaprta. Če je status vrat prikazan napačno, lahko v nastavitvah obrnete status stikala (invert switch logic).
Shelly 1 lahko sedaj tudi integrirate v sledeče sisteme pametnih hiš:
Google Home
Za integracijo v Google Home je potrebno v aplikaciji Google Home na vaši Android napravi poiskati servis Shelly Smart Home.
Za dodajanje Shelly Smart Home servisa boste morali vnesti e-pošto in geslo s katerim ste ustvarili račun v aplikaciji Shelly Smart Control. Ob uspešni prijavi bo vaša naprava Shelly 1 sedaj vidna v vašem Google Home. Napravo lahko sedaj upravljate s pomočjo Google Assistant-a (telefon, ura, Android Auto, zvočniki, tv, …).
Apple HomeKit
Za integracijo v HomeKit je potrebno prenesti firmware, ki je s tem sistemom združljiv.
Ko je Shelly 1 povezan v vaše WiFi omrežje, poiščite v Shelly Smart Control aplikaciji IP naslov naprave.
V brskalniku nato odprite naslov:
http://A.B.C.D/ota?url=http://shelly.rojer.cloud/updateLe da zamenjate A.B.C.D z IP naslovom od Shelly 1. V našem primeru je to http://192.168.0.88/ota?url=http://shelly.rojer.cloud/update
Počakajte dobro minuto, da se firmware uspešno prenese. Po tem času bi naprava morala biti dosegljiva na istem IP naslovu (primer: http://192.168.0.88). Ta naslov odprite v brskalniku in izpolnite vse potrebne nastavitve.

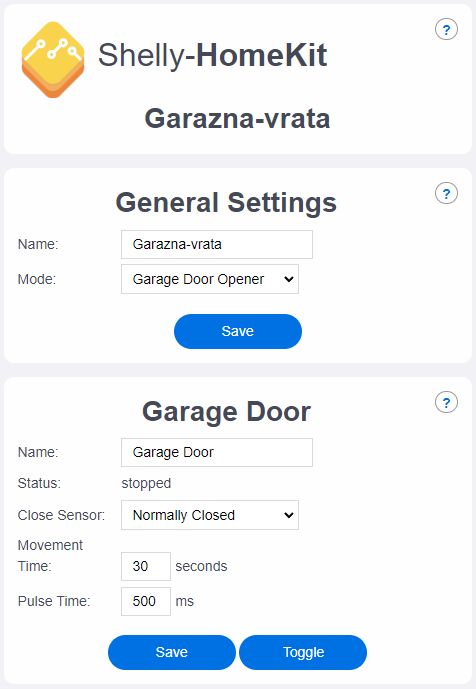

Poimenujte vašo Shelly napravo in kot način delovanja (mode) izberite Garage Door Opener. Pritisnite Save (shrani). Nastavitve se spremenijo, nakar izpolnite ali je vaš senzor NC (normally closed) ali NO (normally opened). Izmerite v kolikšnem času se vaša vrata zaprejo oz. odprejo in to izpolnite v oknu Movement Time. V kolikor privzetih 300 ms ni dovolj dolg impulz za zanesljivo odpiranje vaših vrat, to lahko spremenite v 500, 1000 ali poljubno dolgo milisekund.
Pri HomeKit Settings morate pritisniti tipko Setup, da se prikaže HomeKit številka oz. QR koda. To vnesete oz. skenirate v/z vašo Apple napravo (aplikacija Home).
Če je bila naprava Shelly 1 uspešno dodana v vaš HomeKit dom, se bo pri Paired izpisalo Yes in pri Connections vsaj 1 aktivna povezava. Naprava bi sedaj morala biti vidna tudi v Home aplikaciji. S pomočjo aplikacije ali Siri (telefon, ura, CarPlay, zvočniki, …) lahko sedaj upravljate z vašimi vrati.
Home Assistant
Ko Shelly 1 dodate v vaše omrežje (in je isto kot vaš Home Assistant strežnik) bo Home Assistant samodejno našel novo napravo. Če tega ne stori, je potrebno v nastavitvah – naprave in servisi (devices and services) potrebno dodati Shelly integracijo in tam ročno vnesti IP naprave.
Pri dodajanu naprave Home Assistant ustvari dve entiteti (entities), ki jih boste potrebovali – binarni sezor (binary_sensor.shelly1_input) za ugotovaljanje ali so vrata odprta oz. zaprta ter rele (switch.shelly1_garage_door) za samo upravljanje vrat. Poimenovanje se bo razlikovalo glede na to kako boste imenovali svojo napravo. Za lažji prikaz na dashboardu obe entiteti združimo v eno (cover.garage_door), tako da dodamo (in prilagodimo) spodnjo kodo v configuration.yaml.
cover:
- platform: template
covers:
garage_door:
device_class: garage
friendly_name: "Garage Door"
value_template: >-
{% if is_state('binary_sensor.shelly1_input','off') %}
Open
{% else %}
Closed
{% endif %}
open_cover:
service: switch.turn_on
data:
entity_id: switch.shelly1_garage_door
close_cover:
service: switch.turn_on
data:
entity_id: switch.shelly1_garage_door
icon_template: >-
{% if is_state('binary_sensor.shelly1_input','off') %}
mdi:garage-open
{% else %}
mdi:garage
{% endif %}
